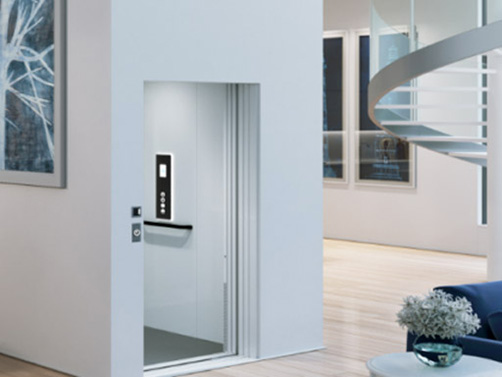

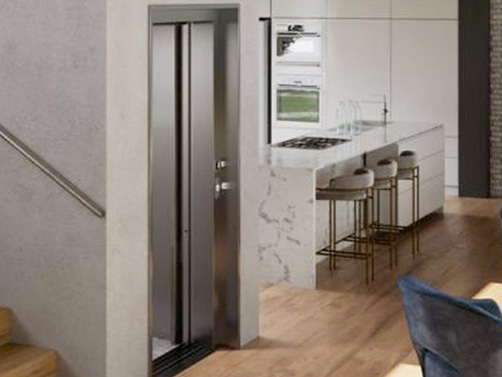

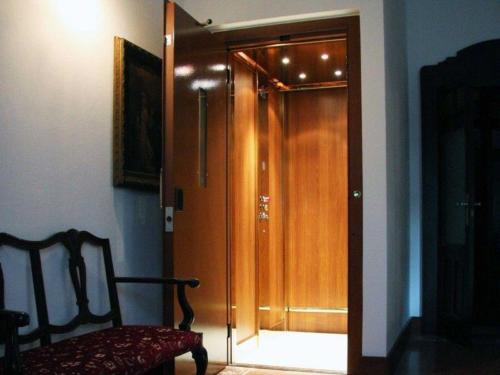

          Elegance: Miniascensore Multi Design

          Il miniascensore Elegance è perfetto per chi ama distinguersi e vuole poter scegliere il meglio. Con i suoi elegantissimi particolari, questo nuovo elemento rispetterà l’armonia del contesto in cui verrà installato, arricchendolo ancora di più.

          Se, ovviamente, la scelta di un ascensore per portatori di handicap viene fatta tenendo conto della praticità, dell’affidabilità e della comodità, è anche vero che il fattore estetico, ossia la capacità di integrarsi al meglio nel contesto architettonico in cui viene inserito, è un altro elemento importantissimo.

          • Ascensore di design
          • Comodo e pratico
          • Massima personalizzazione
          Richiedi consulenza gratuita

          Personalizzazione

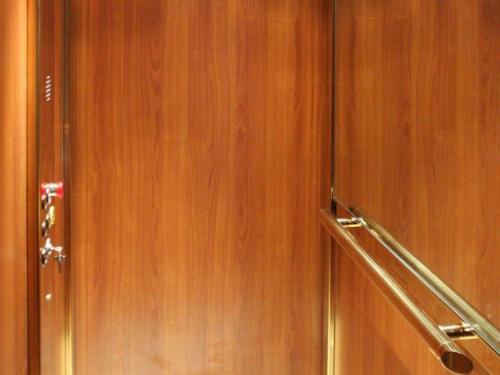

          Possibilità di personalizzazione dei pulsanti in cabina, il corrimano e le maniglie.

          Comfort e design

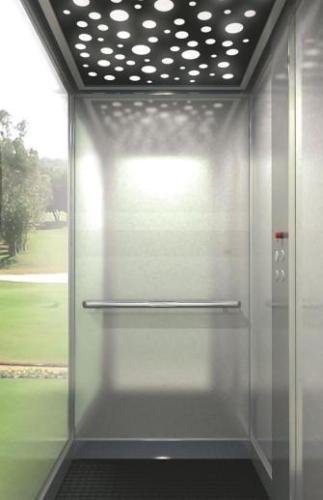

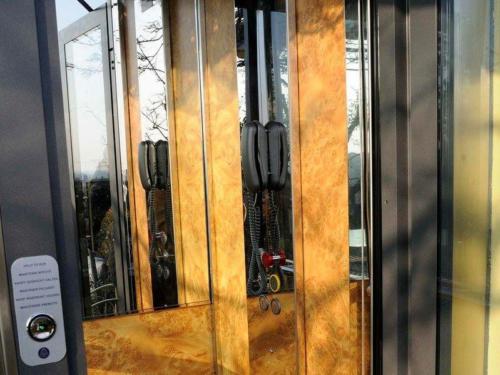

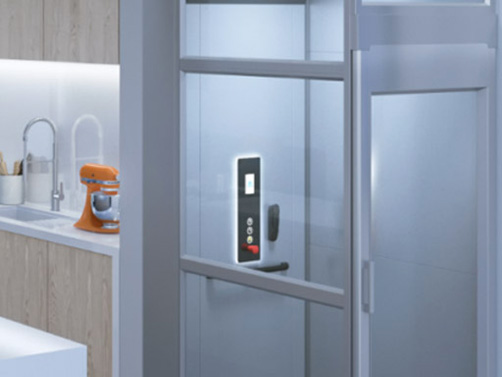

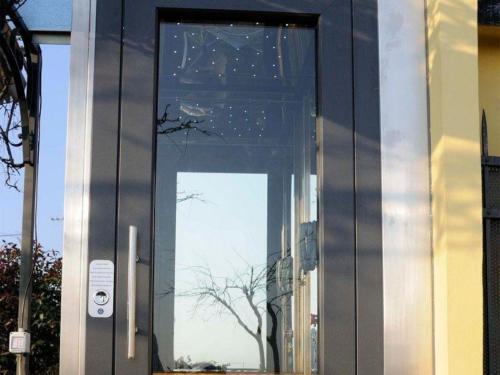

          Possibilità di inserire nel proprio miniascensore la parete panoramica, allestita con vetro stratificato antisfondamento a tutta o metà altezza

          Massima sicurezza

          Possibilità di inserire il dispositivo di sicurezza Autodialer, che in caso di emergenza effettua una serie di chiamate in sequenza a numeri prestabiliti dal cliente.

          Caratteristiche fondamentali

          Cabina per ascensori TK Home Solutions multi design: macchina costituita da un piano di carico che si muove verticalmente lungo due guide fissate ad una parete del vano di corsa. L’accesso ai piani avviene attraverso porte.

          Installazione

          Deve essere installata in vano chiuso internamente liscio e senza sporgenze o rientranze. Massima sporgenza, se a spigolo: ≤ 1,5 mm. Massima sporgenza, se con smusso minore di 15° rispetto alla verticale: 1,5 ÷ 5 mm.

          Guide

          In profilato T70. Pattini di scorrimento in nylon e ruote per il movimento arcata.

          Ancoraggio guide

          Possibile in quattro soluzioni: con staffe murate tipo Halfen e bulloni M12; con tasselli meccanici ad espansione in acciaio Ø14 (solo per parete in cemento armato); con barre filettate passanti; con saldatura su struttura predisposta.

          Larghezza minima parete guida

          mm (piattaforma mod. “stretto”) / 720 mm (piattaforma mod. OR03/OR31).

          Corsa

          Corsa massima 15,1 m; numero massimo di fermate 5

          Allestimento

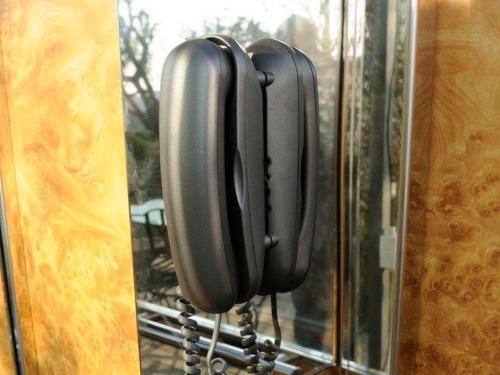

          1. PROTEZIONE LATO GUIDE: In lamiera zincata oppure doga centrale in acciaio inox e doghe laterali in lamiera plastifica disponibile in 6 colori oppure completamente in acciaio inox. Pulsantiera con display, tasti Braille, corrimano in plastica integrato e apparecchio telefonico (a richiesta, citofono in alternativa al telefono). Illuminazione interna, luce di emergenza, a richiesta tetto non praticabile. Pavimento rivestito in materiale antiscivolo. Superficie calpestabile entro il diagramma di carico.
          2. CABINA BASE (SENZA PORTA): Doga centrale in acciaio inox e pannelli cabina in lamiera plastifica disponibile in 6 colori oppure completamente in acciaio inox. Pulsantiera con display, tasti Braille, corrimano in plastica integrato e apparecchio telefonico (a richiesta, citofono in alternativa al telefono). Illuminazione interna, luce di emergenza, tetto non praticabile. Pavimento rivestito in materiale antiscivolo. Dimensioni interne utili entro il diagramma di carico.
          3. CABINA CON PORTA AUTOMATICA: Doga centrale in acciaio inox e pannelli cabina in lamiera plastifica disponibile in 6 colori oppure completamente in acciaio inox. Porta di cabina automatica del tipo “a soffietto”, disponibile in lamiera verniciata RAL oppure in acciaio inox. Pulsantiera con display, tasti Braille, corrimano in plastica integrato e apparecchio telefonico (a richiesta, citofono in alternativa al telefono). Illuminazione interna, luce di emergenza, tetto non praticabile. Pavimento rivestito in materiale antiscivolo. Dimensioni interne utili entro il diagramma di carico.

          Comandi

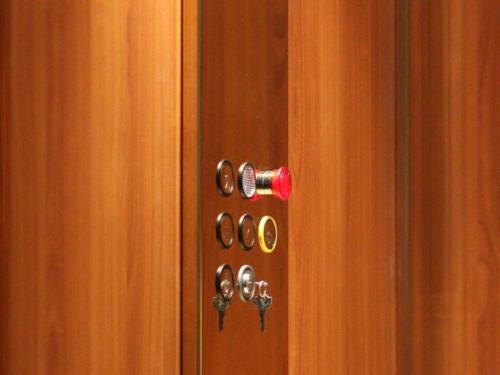

          Del tipo “a uomo presente” per allestimenti 1 e 2 (piattaforma mod.OR03). Del tipo “comando automatico” per allestimento 3 (piattaforma mod.OR31). All’interno: pulsanti Braille di selezione del piano e di allarme acustico; pulsante di arresto di emergenza. Ai piani: comandi del tipo “automatico” tramite pulsante di chiamata con spia luminosa di indicazione presente/occupato; pulsantiere integrate nel montante porta di piano oppure su scatola di chiamata da posizionarsi sulla parete.

          Porte di piano

          In lamiera di acciaio verniciata (a richiesta: verniciata RAL a scelta, in lamiera zincata, in acciaio inox per utilizzo in ambienti esterni, con trattamento antiruggine, rivestita in legno o predisposta per il rivestimento a cura del Cliente). Anta cieca, con finestrella o panoramica. Cerniere nascoste, apertura destra o sinistra. Disponibili anche in alluminio (verniciato, cieca o panoramica), REI (60/120 minuti), panoramica in cristallo con apertura/chiusura semiautomatica integrata. Apriporta automatico disponibile come optional (escluso versione porta panoramica in cristallo e REI).

          Vano

          Fossa minima 100 mm (max. 120 mm). Testata minima 2050 (allestimento 2), 2200 (tutti gli allestimenti).

          Movimentazione

          Sollevamento a mezzo cilindro idraulico con stelo cromato e catene di rinvio tipo fleyer; centralina oleodinamica con struttura compatta a motore immerso e serbatoio da 40 litri; olio HS32 idraulico, viscosità 32 cSt.

          Motore

          Monofase 230 V, 50 Hz; 1,8 – 2,2 kW.

          Alimentazione elettrica

          230 ± 10% V, 50 Hz monofase; con conduttore di terra. Corrente massima assorbita 11-13 A (in funzione delle caratteristiche specifiche dell’impianto). Assorbimento massimo in stand-by 5 W.

          Sistema di alimentazione

          Alimentazione del circuito ausiliario dei comandi di bordo tramite cavo piatto flessibile pluriconduttore.

          Quadro elettrico

          In lamiera (grado di protezione IP55), con batteria tampone di emergenza e trasformatore integrati.

          Sicurezze elettriche

          Pulsante di arresto di emergenza a bordo; dispositivo, alimentato con batteria tampone, per la discesa al piano basso e sblocco della serratura della porta in caso di blackout. Sistema elettromeccanico di blocco impianto in caso di allentamento anche di una sola catena; serratura con interruttori di sicurezza per controllo chiusura porta ed accostamento; finecorsa elettromeccanici con dispositivo di autolivellamento al piano; collegamento a terra dell’intera struttura metallica; impianto elettrico ausiliario 24 Vcc. Dispositivo di controllo carico (disabilita il funzionamento della cabina qualora il carico ecceda rispetto al valore ammesso). Livellamento al piano differenziato porta aperta/chiusa Il livellamento al piano entra automaticamente in funzione, ad ogni minimo spostamento, per mantenere sempre allineato il pavimento della cabina con il piano di sbarco.

          Sicurezze meccaniche

          Paracadute a presa istantanea; catene di sollevamento in parallelo. Valvola di massima pressione; valvola paracadute nel cilindro di sollevamento; elettrovalvola di discesa azionabile manualmente. Apertura delle porte tramite chiave di sicurezza.

          Velocità

          0,15 m/s con rampa di accelerazione in salita ed in discesa.

          Portata

          300 kg e/o 400 kg.

          Omologazione

          CE, TÜV.

          Rispondenza alle normative

          D.M. 236 del 14/06/89, Direttiva Macchine 2006/42/CE e EN81-41, D.lgs 27/2010.

          Fornitura

          Moduli da assemblare in loco con collegamenti bullonati. Garanzia 12 mesi. 24 mesi per i Clienti consumatori . Dichiarazione di conformità (secondo quanto previsto dalla Direttiva Macchine 2006/42/CE per macchine contemplate in “allegato IV”).

          Permessi

          Le licenze d’impianto e di esercizio vengono rilasciate automaticamente previa comunicazione al Sindaco del Comune dove l’impianto è installato (Circolare Ministeriale n. 157296 del 14/04/97 pubblicata sulla Gazzetta Ufficiale n. 94 del 23/04/97). In caso di installazione su suolo pubblico, all’esterno di un edificio o in zona non ad esclusivo uso privato, si deve informare l’autorità competente del volume occupato dall’impianto.

          Opere escluse dalla fornitura

          Modifiche ed opere murarie necessarie prima dell’installazione (compreso la posa delle porte ed il passaggio dei corrugati in vani in muratura e/o c.a.) ed i relativi ripristini, fornitura e montaggio di ponteggi, custodia dei materiali in cantiere, quadretto di distribuzione per l’impianto elettrico della cabina, linee elettriche di forza motrice e luce di collegamento tra il quadretto di distribuzione e i contatori, interruttore di sgancio del salvamotore, linee di collegamento dei segnali di allarme dal vano corsa sino al locale di custodia, linea di terra collegante le parti metalliche dell’impianto con il dispersore, costruzione del pozzetto e dispersore per messa a terra, canalizzazione delle linee elettriche di forza motrice, luce e allarmi, collegamento della linea telefonica nel rispetto delle normative vigenti, passaggio di corrugati per l’elettrificazione delle serrature (porte a battente).

          Opere comprese nella fornitura

          Mano d’opera specializzata per rilievi, montaggio dei materiali e assistenza al collaudo, trasporto dei materiali (imballo compreso) in cantiere, scarico e tiri in alto con relativi mezzi d’opera, manovalanza leggera e pesante, tasselli e staffe per ancoraggio guide e porte di piano (esclusi profili tipo Halfen), oneri della sicurezza pari al 1% del valore dell’offerta, relazione di calcolo strutturale (escluso calcolo della platea di fondazione e relazione geologica).

          Consulente 2

          Richiedi assistenza Vuoi parlare con un nostro consulente? Ti richiameremo noi, gratuitamente!

            Richiedi Catalogo

            Richiedi Catalogo Sì, voglio ricevere gratis il nuovo catalogo 2024 dei prodotti Ceteco

              Dichiaro* di aver preso visione della privacy policy di TK Home Solutions srl a Socio Unico

              Perché scegliere il miniascensore Elegance?

              Elegance è la scelta perfetta per tutte le persone che presentano difficoltà a spostarsi da un piano all’altro di un’abitazione o di un edificio e che pongono particolare attenzione anche ai dettagli più piccoli. Con Elegance, infatti, è possibile personalizzare il proprio ascensore in tutto in modo da ottenere un prodotto realizzato su misura che si abbini perfettamente allo stle dell’ambiente in cui verrà installato. Se si è alla ricerca di un impianto pratico, facile da utilizzare e costruito con materiali di altissima qualità e di design, Elegance è la scelta giusta.

              Come fa Elegance a essere perfetto per questo scopo? Perché sono disponibili:

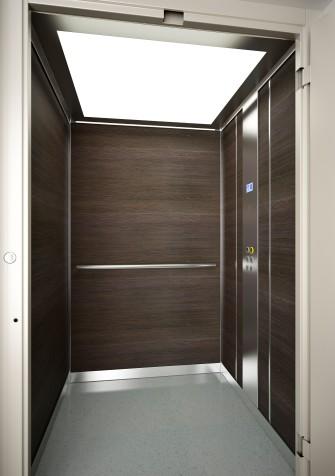

              • 115 pareti tra colorsintesi, madreperlati, pietre, legni e metalli. Un’ampia gamma di colori e sfumature per interpretare il proprio miniascensore.
              • 18 pavimenti tra quarzi, graniti, parquet, gomma e alluminio.
              • 7 finiture tra satinate, scotch brite ed effetto oro.

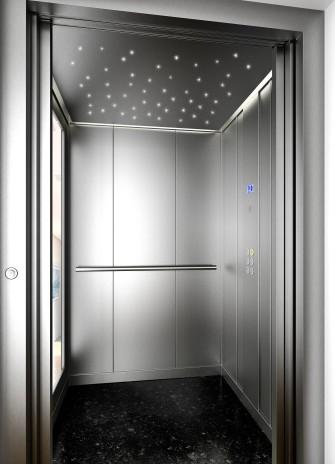

              • 7 tipologie di illuminazione tra 4 luci, motivi circolari, a raggiera e geometrico
              • 11 tipi di porte tra alluminio, legno e cristallo.

              Elegance è la linea di ascensori ed elevatori per disabili e persone anziane dall’alto pregio estetico. Dispone di una gamma di materiali e di colori che lo rendono adattabile a qualunque contesto. Potrai sbizzarrire la tua fantasia per creare l’oggetto che meglio si armonizza con il luogo a cui è destinato.
