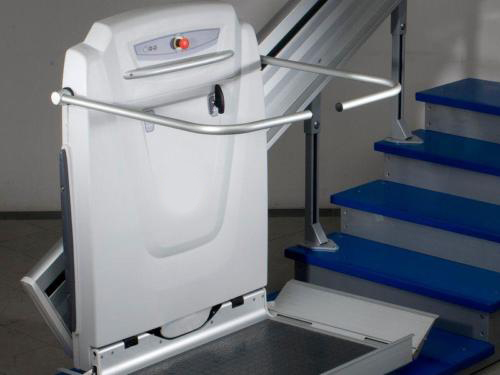

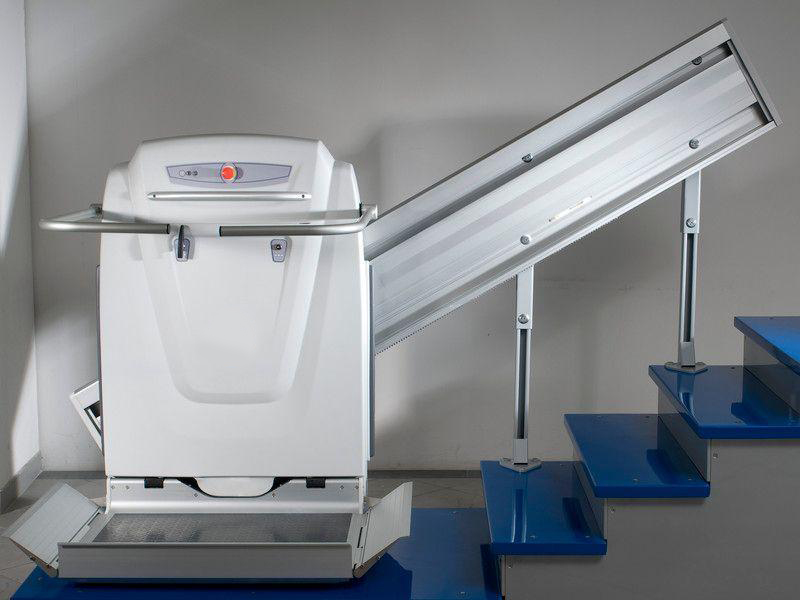

          RPsp: Montascale a Piattaforma per Scale Dritte

          I montascale a piattaforma RPsp sono ideali per le scale dritte.

           Ogni saliscale a piattaforma è un vero proprio elevatore domestico, caratterizzato dai colori tenui e dalle forme arrotondate, dotato di barre di sicurezza e con ingombro minimo.

          • Robusto e affidabile
          • Estetica molto gradevole
          • Materiali all'avanguardia
          Richiedi consulenza gratuita


          Facile da usare

          Grazie al joystick, è possibile comandare tutte le funzioni in modo molto intuitivo. RPsp è totalmente automatico, a partire dal movimento delle barre di sicurezza all’apertura e chiusura della piattaforma motorizzate fino alle bandelle di salita e discesa.

          Optional

          RPsp, come tutti gli altri prodotti Ceteco, dà la possibilità di scegliere tra numerosi optional e personalizzazioni.

          Facile da installare

          L’installazione avviene in poche ore e senza necessità di opere murarie importanti.

          Sicuro, affidabile e robusto

          RPsp rispetta le Direttive Europee 2006/42/CE in vigore dal Dicembre 2009 ed è dotato di molti dispositivi di sicurezza che rendono il montascale estremamente affidabile e sicuro.

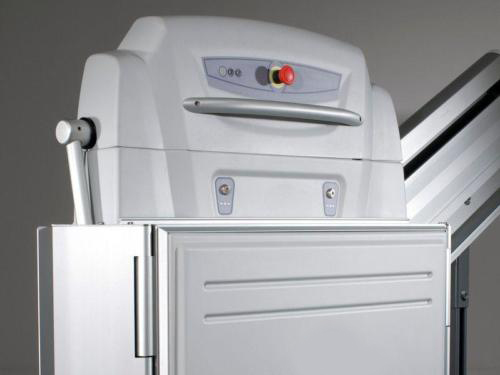

          Corpo macchina

          Struttura portante in acciaio e carrozzeria rivestita completamente in materiale ABS+PMMA; barre di protezione lato salita e lato discesa indipendenti, motorizzate e sincronizzate con piattaforma e bandelle laterali.

          Piattaforma

          Struttura in alluminio, con piano rivestito in materiale antiscivolo, adibita al trasporto dell’utente in piedi o su sedia a ruote; ribaltamento elettro-meccanico a funzionamento automatico; dotata di bandelle mobili motorizzate lato salita e lato discesa con funzione di contenimento durante la marcia e di rampa di imbarco/sbarco durante la manovra di accesso alla piattaforma. Su richiesta è disponibile la bandella mobile laterale sul lato lungo della piattaforma.

          Disposizione

          La guida può essere installata su ambedue i lati della scala.

          Installazione

          All’interno o all’esterno (a richiesta viene fornito un telo protettivo di materiale impermeabile).

          Pendenza superabile

          da 0° a 45°

          Grado di protezione

          IP55 (opzionale)

          Profilo Guida

          Profilo in alluminio anodizzato (anodizzazione tipo E6EV1 DIN 17611).

          Ancoraggi Guida

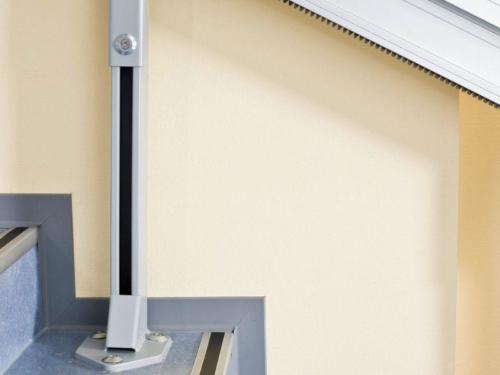

          Mediante supporti verticali fissati su gradini con tasselli meccanici ad espansione. Ancoraggio a parete solo nel caso di parete in cemento armato.

          Comandi

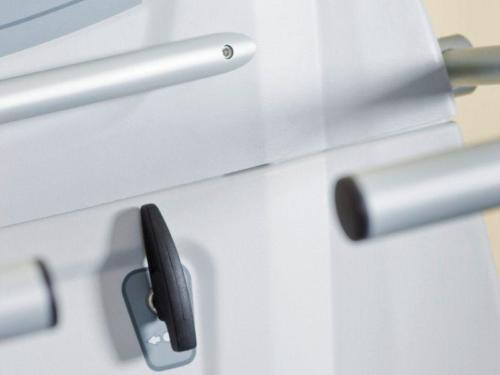

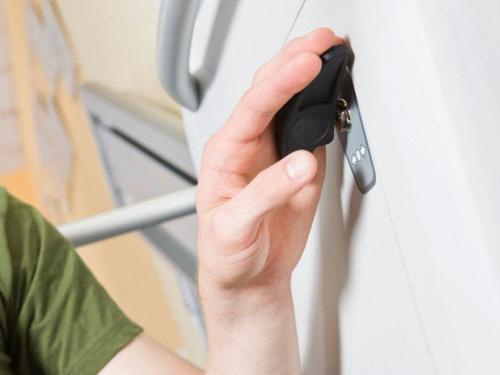

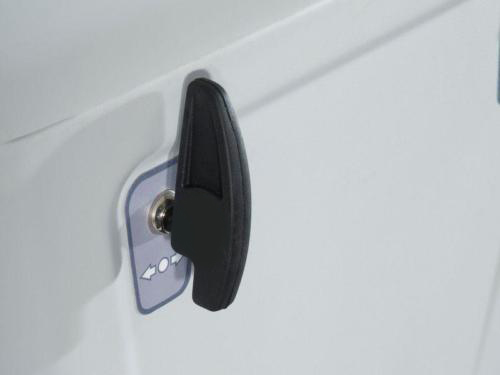

          A bordo, di salita e discesa, azionabili mediante l’utilizzo della speciale chiave ergonomica fornita a corredo, protetti contro l’urto accidentale, del tipo “a uomo presente” (permettono il funzionamento solo se mantenuti premuti), chiave estraibile e pulsante di arresto di emergenza. Ai piani, scatole di chiamata da collocarsi a parete, con pulsante di arresto di emergenza, interruttore a chiave estraibile e funzione di chiamata e rimando ai piani (funzionanti soltanto con montascale e piattaforma chiusa. Funzioni di “Parcheggio” e “Predisposizione imbarco”)..

          Ingombri Guida sulla scala

          Con ancoraggio a parete: 65 mm. Tramite supporti verticali sui gradini: 120 / 162 mm Ingombri all’atterraggio In funzione della larghezza della piattaforma e delle dimensioni dei gradini.

          Larghezza minima scala

          In funzione della larghezza della piattaforma, minimo 755 mm.

          Sistema di trazione

          Su cremagliera a mezzo pignone in acciaio temperato, azionato direttamente da un riduttore irreversibile. Motore 230 Vca, 550 W ad alta coppia di spunto dotato di freno elettromagnetico (230 Vca, 750 W per versione veloce)

          Sistema di alimentazione

          Circuito primario di alimentazione per la movimentazione a 230 Vca mediante conduttore a doppio isolamento in catena portacavo; circuiti ausiliari a 24 Vcc ottenuta tramite trasformatore posizionato a bordo macchina.

          Alimentazione elettrica

          230 Vca 50/60 Hz monofase con conduttore di terra (60 Hz disponibile solo sulla versione con motore da 750 W).

          Corrente assorbita

          Allo spunto 11 A; a regime 6 A

          Quadro elettrico

          Alloggiato in un contenitore plastico dotato di serratura, dotato di interruttore magnetotermico ad alta sensibilità e morsettiera di collegamento per l’alimentazione e le chiamate. Dimensioni (b x h x p): 160 x 210 x 110 mm.

          Velocità Nominale

          0,07 m/s (0,14 m/s con motore da 750 W)

          Rumorosità

          63 dBA (59 dBA per versione con motore da 750 W).

          Manovra di Emergenza

          Manuale tramite volantino liscio.

          Portata

          Fino a 325 kg per pendenze minori o uguali a 35°; fino a 250 kg per pendenze superiori a 35°

          Sicurezza

          Arresto automatico della marcia del montascale in presenza di ostacoli. Sistema anticesoiamento (sulle fiancate laterali del corpo macchina e tramite le bandelle mobili della piattaforma) Sistema antiurto (sulle fiancate laterali del corpo macchina e tramite le bandelle mobili della piattaforma); Sistema antischiacciamento (sulla superficie inferiore della piattaforma e sulla superficie inferiore del corpo macchina); Dispositivo di controllo carico (disabilita il funzionamento del montascale qualora il carico ecceda rispetto al valore ammesso; Sirena bitonale (80-90 dBA, entra in funzione se abilitato il pulsante di emergenza).

          Paracadute

          Di tipo meccanico a presa progressiva, azionato direttamente da un limitatore di velocità e dotato di microinterruttore di sicurezza a distacco obbligato per l’interruzione dell’alimentazione elettrica al motore.

          Rispondenza Nomative

          D.M.236/89; EN 81-40; TÜV 103; Direttiva Macchine 2006/42/CE.

          Omologazioni

          CE, TÜV.

          Fornitura

          Composta dai seguenti componenti: guida ancoraggi, corpo macchina e piattaforma, quadro elettrico, dichiarazione di conformità nel rispetto del D.M. 37/08, dichiarazione di conformità CE.

          Garanzia

          Garanzia 12 mesi. 24 mesi per i Clienti consumatori

          Permessi

          Per installare un montascale non occorre alcun tipo di licenza o collaudo, non ci sono tasse di concessione da pagare. In caso di installazione su suolo pubblico, all’esterno di un edificio e/o in zona non ad esclusivo uso privato, si deve informare l’autorità competente del volume occupato dall’impianto, allegando lo “schema impianto realizzato” ed i disegni di installazione (fare riferimento alle autorità competenti locali).

          Opere a carico del cliente

          Deve provvedere ad effettuare eventuali modifiche ed opere murarie necessarie all’installazione, oltre che alla posa in opera della linea elettrica dal quadro elettrico dell’edificio al quadro di alimentazione del montascale (e relativo allacciamento) con conduttori di sezione minima pari a 2,5 mm2 , nel rispetto delle normative vigenti. Garanzia della resistenza di muri, scale e gradini.

          Consulente 2

          Richiedi assistenza Vuoi parlare con un nostro consulente? Ti richiameremo noi, gratuitamente!

            Richiedi Catalogo

            Richiedi Catalogo Sì, voglio ricevere gratis il nuovo catalogo 2024 dei prodotti Ceteco

              Dichiaro* di aver preso visione della privacy policy di TK Home Solutions srl a Socio Unico

              I materiali utilizzati per realizzare le piattaforme per disabili RPsp sono di alto pregio: la guida, la piattaforma e le barre di sicurezza sono in alluminio anodizzato, mentre i supporti verticali sono in acciaio cataforetico.

              La struttura del montascale a piattaforma per disabili, ma anche invalidi e anziani, assicura solidità e robustezza e vanta un’estetica gradevole.

              Inoltre, come tutta la nostra gamma di montascale, RPsp è dotato di numerosi dispositivi di sicurezza, tra i quali:

              • controllo del carico
              • sensori di anticesoiamento e antischiacciamento
              • blocco automatico in caso di ostacoli o eventuale pericolo
