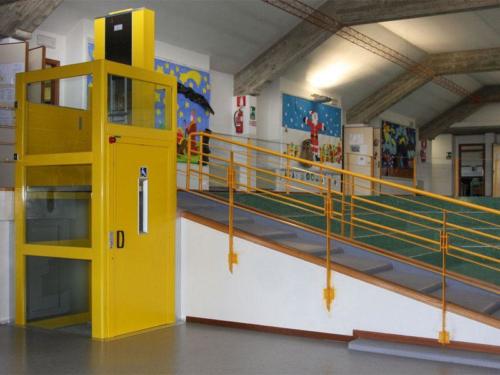

          Lilliput: ascensore per interno ed esterno piccolo ed elegante

          Con l’ascensore Lilliput è possibile superare piccoli dislivelli e collegare agevolmente due piani con un impianto che ha le prerogative e l’eleganza di un piccolo ascensore.

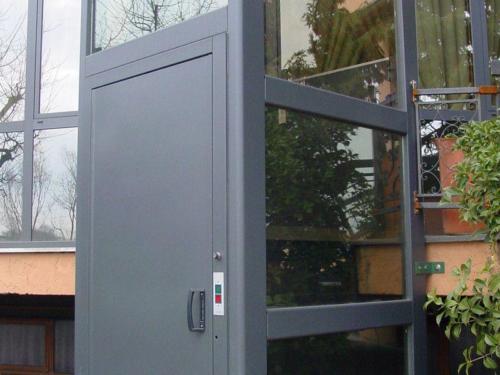

          Potrai spostarti senza fatica e senza difficoltà da un livello all’altro (studiato per dislivelli fino a 200 cm) inserendo nell’edificio un oggetto gradevole e funzionale. Lilliput può essere installato anche come ascensore per esterno: ha un vano in carpenteria metallica zincato e verniciato a polvere.

          • Design semplice e gradevole
          • Massima facilità di utilizzo
          • Adatto a contesti pubblici e privati
          Richiedi consulenza gratuita

          Progettazione su misura

          I nostri ascensori per esterni e interni sono progettati e costruiti su misura per essere inseriti in qualunque contesto architettonico. I nostri ascensori per disabili, invalidi o anziani possono inoltre essere installati anche in piccolissimi spazi.

          Facile da installare e da usare

          Il sistema di montaggio utilizzato permette l’installazione in pochi giorni, grazie al sistema meccanico di assemblaggio del suo castello metallico. Come usarlo? Un pulsante e vai su, in silenzio, senza complicazioni.

          Optional

          Un’ampia gamma di optional rende unico questo ascensore con: piattaforme personalizzate in larghezza e profondità, acciai inox satinati e antigraffio, lamiere colorate in moltissime differenti tonalità, porte cieche e panoramiche consentono la massima personalizzazione del miniascensore.

          Cura dei dettagli e affidabilità

          Un’attenta progettazione offre la massima affidabilità e sicurezza in qualsiasi condizione di utilizzo. Il sistema oleodinamico utilizzato nei nostri mini ascensori garantisce massimo confort e sicurezza uniti alla estrema economicità d’uso.

          Caratteristiche fondamentali

          Macchina composta da un castello in carpenteria metallica, internamente liscio, completo di tamponamenti, e da una Piattaforma Elevatrice. La Piattaforma Elevatrice è una macchina costituita da un piano di carico che si muove verticalmente lungo due guide fissate ad una parete del castello. La Piattaforma Elevatrice serve due piani: lʼaccesso dal piano alto e dal piano basso avviene, rispettivamente, attraverso un cancelletto e una porta.

          Installazione

          Può essere installata all’interno o allʼesterno, utilizzando, come piano di sbarco, terrazzi e/o aperture da realizzarsi nelle pareti interessate dalla fermata richiesta. Il castello in carpenteria metallica viene ancorato alle strutture preesistenti sulla base e lungo la superficie laterale.

          Guide

          In profilato T 70. Scorrimento con rullo in poliuretano.

          Ancoraggio guide

          Con ancoraggi meccanici a scomparsa all’interno dei profili metallici del castello.

          Castello metallico

          Realizzato con profili in lamiera zincata EN 10142-Fe P02 GZ275 MC CO Galvamag piegati a freddo; a richiesta verniciatura a epossi-poliestere (per interno) o poliestere (per esterno) in colore RAL a scelta; tamponamento realizzato con vetro antisfondamento Visarm 10/11 (trasparente, bianco latte, fumé, semiriflettente) o con pannelli ciechi.

          Larghezza minima del castello lato guide

          1000 mm.

          Corsa

          Corsa compresa tra 200 e 1800 mm; numero di fermate 2.

          Predisposizione per il castello

          Senza fossa (piano pedana da raccordare con rampa) o con fossa di profondità 140mm. Dimensioni in pianta secondo tabella piante standard. Testata minima 2230 mm

          Allestimento

          Protezione lato guide in acciaio inox e lamiera plastificata disponibile in 6 colori, o in lamiera zincata, verniciata con colore RAL a scelta, o in acciaio inox; maniglione. Superficie calpestabile entro il diagramma di carico previsto. Pavimento rivestito in gomma antiscivolo

          Comandi

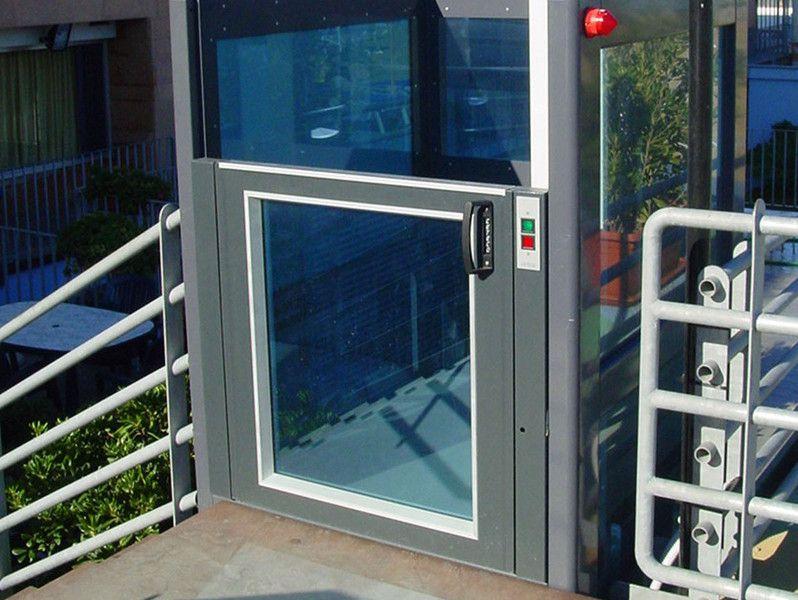

          Del tipo ad “uomo presente”. All’interno selettore a chiave salita/discesa, pulsante di marcia, pulsante di allarme acustico e pulsante di arresto di emergenza. Ai piani: pulsante di chiamata con indicazione luminosa di presente e spia luminosa di occupato, integrati nella porta e nel cancelletto

          Porte di piano e cancellato

          In lamiera di acciaio, verniciata antiruggine (a richiesta verniciata con RAL a scelta) anta cieca o panoramica (a richiesta porta di piano con finestrella). Cerniere invisibili, apertura destra o sinistra. Disponibili in 3 dimensioni standard: luce netta 650, 800 e 900 mm; altezza netta 2000 mm (porta) e 1000 mm (cancelletto). Disponibili, a richiesta, con dimensioni personalizzate.

          Movimentazione

          Sollevamento a mezzo cilindro idraulico con stelo cromato; centralina oleodinamica con struttura compatta e serbatoio da 10 litri: pompa ad ingranaggi; olio idraulico viscosità 32 o 68 cSt. MOTORE: Monofase 220 Volt 50Hz; potenza fornita 0.75 KW.

          Motore

          Monofase 230 V, 50 Hz; 1,8 – 2,2 kW.

          Alimentazione elettrica

          220 Volt 50 Hz monofase, con conduttore di terra. Corrente massima assorbita 5 A.

          Sistema di alimentazione

          Alimentazione circuito ausiliario dei comandi di bordo tramite cavo multipolare

          Quadro elettrico

          In materiale plastico (grado di protezione IP 56) con batteria tampone di emergenza e trasformatore integrati.

          Sicurezze elettriche

          Pulsante di arresto di emergenza a bordo; serratura con interruttori di sicurezza per chiusura porta ed accostamento; ritorno automatico al piano basso dopo 4 minuti di inattività; il ritorno automatico avviene in ogni caso con la porta e cancelletto chiusi; il ritorno automatico può essere interrotto premendo qualsiasi pulsante sia ai piano che a bordo. Collegamento a terra dell’intera struttura metallica; impianto elettrico ausiliario 24 Vcc.

          Livellamento al piano

          il livellamento al piano entra automaticamente in funzione, ad ogni minimo spostamento, per mantenere sempre allineato il pavimento della piattaforma elevatrice con il piano di sbarco.

          Sicurezze meccaniche

          Valvola di massima pressione; valvola paracadute nel cilindro di sollevamento; elettrovalvola di blocco azionabile manualmente; apertura delle porte tramite chiave di sicurezza

          Velocità

          5 cm/s costanti. Portata 300 kg

          Omologazione

          CE

          Rispondenza alle normative

          M. 236 del 14/06/89, Direttiva Macchine 2006/42/CE e EN81-41, D.lgs 27/2010.

          Fornitura

          Moduli da assemblare in loco con collegamenti bullonati. Garanzia 12 mesi. 24 mesi per i Clienti consumatori. Dichiarazione di conformità (secondo quanto previsto dalla Direttiva Macchine 2006/42/CE per macchine contemplate in “allegato IV”).

          Permessi

          In caso di installazione su suolo pubblico, all’esterno di un edificio o in zona non ad esclusivo uso privato, si deve informare l’autorità competente del volume occupato dall’impianto, allegando lo “Schema di impianto realizzato”.

          Opere escluse dalla fornitura

          Modifiche ed opere murarie necessarie prima dell’installazione; allacciamento della linea elettrica di collegamento dal quadro dell’edificio fino al quadro elettrico nel rispetto delle normative vigenti; garanzia per la resistenza dellʼinterfaccia tra lʼedificio e la piattaforma elevatrice (base dʼappoggio della piattaforma e zone di collegamento tra lʼedificio e il vano metallico), in relazione ai carichi indicati nei manuali forniti con la macchina.

          Consulente 2

          Richiedi assistenza Vuoi parlare con un nostro consulente? Ti richiameremo noi, gratuitamente!

            Richiedi Catalogo

            Richiedi Catalogo Sì, voglio ricevere gratis il nuovo catalogo 2024 dei prodotti Ceteco

              Dichiaro* di aver preso visione della privacy policy di TK Home Solutions srl a Socio Unico

              Perché scegliere l’ascensore Lilliput

              Lilliput è il mini ascensore installabile anche senza fossa, ideale per corse da un piano in castello. Oltre a essere estremamente confortevole e funzionale, questo piccolo miniascensore assicura la massima sicurezza grazie ad elementi come la maniglia di tenuta e il pavimento antiscivolo. Inoltre, l’accesso all’ascensore è facilitato grazie all’aperuta elettromeccanica.

              Lilliput è particolarmente indicato per coloro che necessitano di un miniascensore poco ingombrante e dell’aspetto gradevole da installare in spazi chiusi o all’aperto,sia pubblici che privati. Inoltre, con l’acquisto del miniascensore Lilliput si avrà diritto a diverse agevolazioni e sgravi fiscali, come ad esempio l’iva agevolata al 4%.
