Gulliver: Miniascensore in Castello Metallico

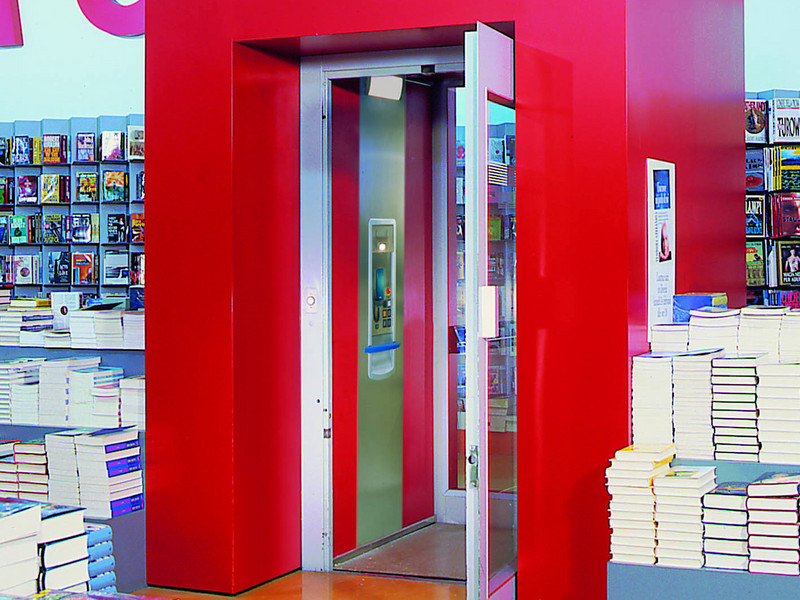

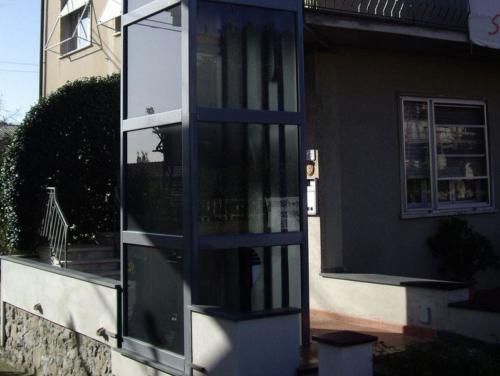

Il miniascensore Gulliver è progettato per essere inserito in qualsiasi contesto architettonico, all’aperto e al chiuso.

Vi consentirà di spostarvi senza fatica da un piano all’altro introducendo nell’ambiente un oggetto dal design attuale che si adatta perfettamente ad ogni abitazione.

La vostra casa è il luogo più importante e con il mini ascensore Gulliver potrete finalmente dotarvi di tutta la funzionalità, lo stile e il comfort di cui avete bisogno. Le caratteristiche principali del miniascensore Gulliver sono:

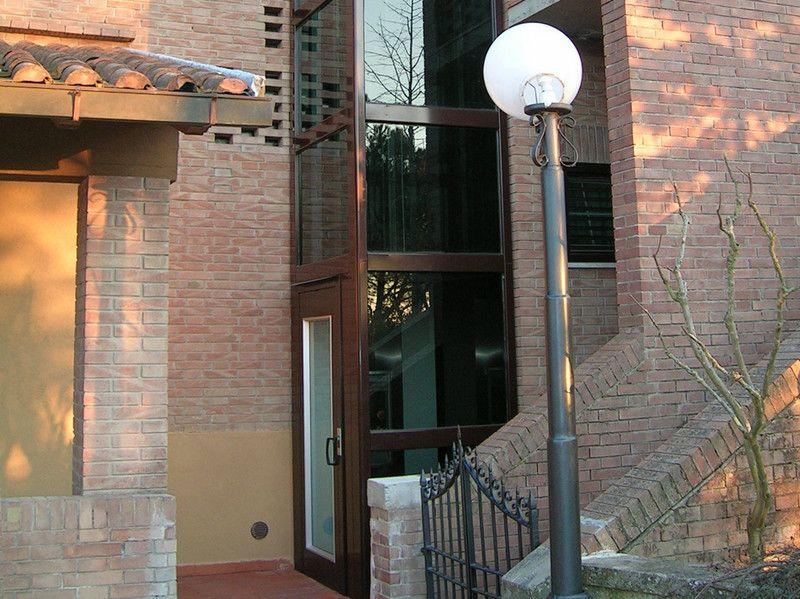

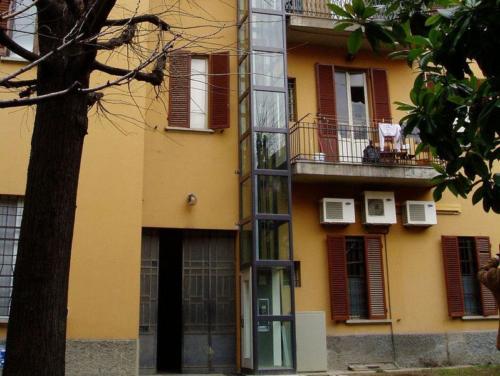

  • Può essere installato all'interno e all'esterno
  • Silenziosità di marcia e assenza di vibrazioni
  • Progettazione su misura
Richiedi consulenza gratuita

Progettazione su misura

Viene progettato e costruito su misura, così da poter essere inserito in qualunque ambiente (sia pubblico che privato, sia all’aperto che al chiuso), anche in piccolissimi spazi, grazie alla modularità degli elementi.

Personalizzabile in tutto

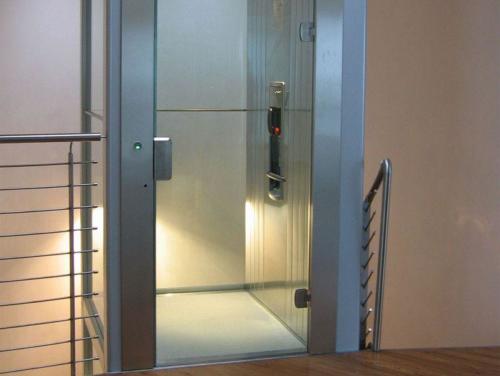

Un’ampia gamma di optional rende unico ogni Gulliver: allestimenti con protezione con o senza tettuccio; cabine colorate, inox o panoramiche, tamponamento del castello in cristallo naturale, fumé o satinato; porte cieche o vetrate e pavimenti da personalizzare secondo le più esigenti aspettative.

Facile da usare

Un pulsante e vai su, in silenzio, senza fatica.

Facile da installare

Il sistema di montaggio utilizzato permette l’installazione in pochi giorni: gli elementi modulari che lo compongono consentono l’assemblaggio meccanico dell’intera struttura.

Guide

In profilato T70. Pattini di scorrimento in nylon e ruote per il movimento arcata

Ancoraggio guide

Con ancoraggi meccanici a scomparsa all’interno dei profili metallici del castello.

Predisposizioni per il castello

Senza fossa (piano pedana da raccordare con rampa) o con fossa di profondità 100 mm. Dimensioni in pianta a richiesta o secondo tabella piante standard.

Larghezza minima del castello lato guide

730 mm (piattaforma mod. “stretto”) / 800 mm (piattaforma mod. GU03/GU31).

Corsa

Corsa massima 15,1 m (la corsa varia in base alla versione dell’impianto); numero massimo di fermate 5.

Allestimento

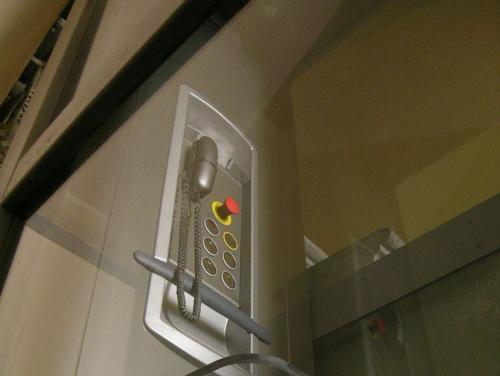

1. PROTEZIONE LATO GUIDE: In lamiera zincata oppure doga centrale in acciaio inox e doghe laterali in lamiera plastifica disponibile in 6 colori oppure completamente in acciaio inox. Pulsantiera con display, tasti Braille, corrimano in plastica integrato e apparecchio telefonico (a richiesta, citofono in alternativa al telefono). Illuminazione interna, luce di emergenza, a richiesta tetto non praticabile. Pavimento rivestito in materiale antiscivolo. Superficie calpestabile entro il diagramma di carico.
2. CABINA BASE (SENZA PORTA): Doga centrale in acciaio inox e pannelli cabina in lamiera plastifica disponibile in 6 colori oppure completamente in acciaio inox. Pulsantiera con display, tasti Braille, corrimano in plastica integrato e apparecchio telefonico (a richiesta, citofono in alternativa al telefono). Illuminazione interna, luce di emergenza, tetto non praticabile. Pavimento rivestito in materiale antiscivolo. Dimensioni interne utili entro il diagramma di carico.
3. CABINA CON PORTA AUTOMATICA: Doga centrale in acciaio inox e pannelli cabina in lamiera plastifica disponibile in 6 colori oppure completamente in acciaio inox. Porta di cabina automatica del tipo “a soffietto”, disponibile in lamiera verniciata RAL oppure in acciaio inox. Pulsantiera con display, tasti Braille, corrimano in plastica integrato e apparecchio telefonico (a richiesta, citofono in alternativa al telefono). Illuminazione interna, luce di emergenza, tetto non praticabile. Pavimento rivestito in materiale antiscivolo. Dimensioni interne utili entro il diagramma di carico.

Comandi

Del tipo “a uomo presente” per allestimenti 1 e 2 (piattaforma mod.OR03). Del tipo “comando automatico” per allestimento 3 (piattaforma mod.OR31). All’interno: pulsanti Braille di selezione del piano e di allarme acustico; pulsante di arresto di emergenza. Ai piani: comandi del tipo “automatico” tramite pulsante di chiamata con spia luminosa di indicazione presente/occupato; pulsantiere integrate nel montante porta di piano oppure su scatola di chiamata da posizionarsi sulla parete.

Porte di piano

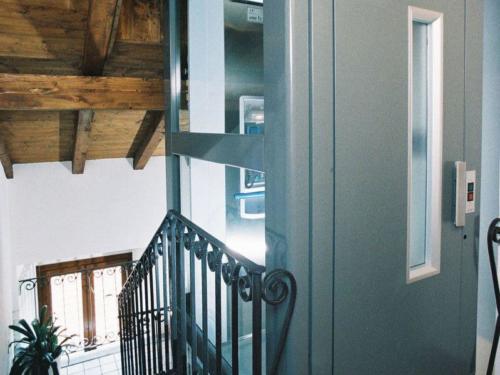

In lamiera di acciaio verniciata (a richiesta: verniciata RAL a scelta, in lamiera zincata, in acciaio inox per utilizzo in ambienti esterni, con trattamento antiruggine, rivestita in legno o predisposta per il rivestimento a cura del Cliente). Anta cieca, con finestrella o panoramica. Cerniere nascoste, apertura destra o sinistra. Disponibili anche in alluminio (verniciato, cieca o panoramica), REI (60/120 minuti), panoramica in cristallo con apertura/chiusura semiautomatica integrata. Apriporta automatico disponibile come optional (escluso versione porta panoramica in cristallo e REI).

Movimentazione

a mezzo cilindro idraulico con stelo cromato e catene di rinvio tipo fleyer; centralina oleodinamica con struttura compatta a motore immerso e serbatoio da 40 litri; olio HS32 idraulico, viscosità 32 cSt.

Motore

Monofase 230 V, 50 Hz; 1,8 – 2,2 kW.

Alimentazione elettrica

230 ± 10% V, 50 Hz monofase; con conduttore di terra. Corrente massima assorbita 11-13 A (in funzione delle caratteristiche specifiche dell’impianto). Assorbimento massimo in stand-by 5 W.

Quadro elettrico

In lamiera (grado di protezione IP55), con batteria tampone di emergenza e trasformatore integrati.

Sicurezze elettriche

Pulsante di arresto di emergenza a bordo; dispositivo, alimentato con batteria tampone, per la discesa al piano basso e sblocco della serratura della porta in caso di blackout. Sistema elettromeccanico di blocco impianto in caso di allentamento anche di una sola catena; serratura con interruttori di sicurezza per controllo chiusura porta ed accostamento; finecorsa elettromeccanici con dispositivo di autolivellamento al piano; collegamento a terra dell’intera struttura metallica; impianto elettrico ausiliario 24 Vcc. Dispositivo di controllo carico (disabilita il funzionamento della piattaforma elevatrice qualora il carico ecceda rispetto al valore ammesso).

Livellamento al piano differenziato porta aperta/chiusa

Il livellamento al piano entra automaticamente in funzione, ad ogni minimo spostamento, per mantenere sempre allineato il pavimento della piattaforma elevatrice con il piano di sbarco.

Sicurezze meccaniche

Paracadute a presa istantanea; catene di sollevamento in parallelo. Valvola di massima pressione; valvola paracadute nel cilindro di sollevamento; elettrovalvola di discesa azionabile manualmente. Apertura delle porte tramite chiave di sicurezza.

Velocità

0,15 m/s con rampa di accelerazione in salita ed in discesa.

Portata

300 kg e/o 400 kg.

Omologazione

CE, TÜV.

Rispondenza alle normative

D.M. 236 del 14/06/89, Direttiva Macchine 2006/42/CE e EN81-41, D.lgs 27/2010.

Fornitura

Moduli da assemblare in loco con collegamenti bullonati. Garanzia 12 mesi. 24 mesi per i Clienti consumatori. Dichiarazione di conformità (secondo quanto previsto dalla Direttiva Macchine 2006/42/CE per macchine contemplate in “allegato IV”).

Opere escluse dalla fornitura

Modifiche ed opere murarie necessarie prima dell’installazione (compreso la posa delle porte ed il passaggio dei corrugati in vani in muratura e/o c.a.) ed i relativi ripristini, fornitura e montaggio di ponteggi, custodia dei materiali in cantiere, quadretto di distribuzione per l’impianto elettrico della piattaforma elevatrice, linee elettriche di forza motrice e luce di collegamento tra il quadretto di distribuzione e i contatori, interruttore di sgancio del salvamotore, linee di collegamento dei segnali di allarme dal vano corsa sino al locale di custodia, linea di terra collegante le parti metalliche dell’impianto con il dispersore, costruzione del pozzetto e dispersore per messa a terra, canalizzazione delle linee elettriche di forza motrice, luce e allarmi, collegamento della linea telefonica nel rispetto delle normative vigenti, garanzia per la resistenza dell’interfaccia tra l’edificio e la piattaforma elevatrice (base di appoggio della piattaforma e zone di collegamento tra l’edificio e il vano metallico), in relazione ai carichi indicati nella manualistica fornita con la macchina.

Opere comprese nella fornitura

Mano d’opera specializzata per rilievi, montaggio dei materiali e assistenza al collaudo, trasporto dei materiali (imballo compreso) in cantiere, scarico e tiri in alto con relativi mezzi d’opera, manovalanza leggera e pesante, tasselli e staffe per ancoraggio guide e porte di piano (esclusi profili tipo Halfen), oneri della sicurezza pari al 1% del valore dell’offerta, relazione di calcolo strutturale (escluso calcolo della platea di fondazione e relazione geologica).

Permessi

Le licenze d’impianto e di esercizio vengono rilasciate automaticamente previa comunicazione al Sindaco del Comune dove l’impianto è installato (Circolare Ministeriale n. 157296 del 14/04/97 pubblicata sulla Gazzetta Ufficiale n. 94 del 23/04/97). In caso di installazione su suolo pubblico, all’esterno di un edificio o in zona non ad esclusivo uso privato, si deve informare l’autorità competente del volume occupato dall’impianto.



Consulente 2

Richiedi assistenza Vuoi parlare con un nostro consulente? Ti richiameremo noi, gratuitamente!


Richiedi Catalogo

Richiedi Catalogo Sì, voglio ricevere gratis il nuovo catalogo 2019-20 dei prodotti Ceteco


Com’è fatto il miniascensore Gulliver

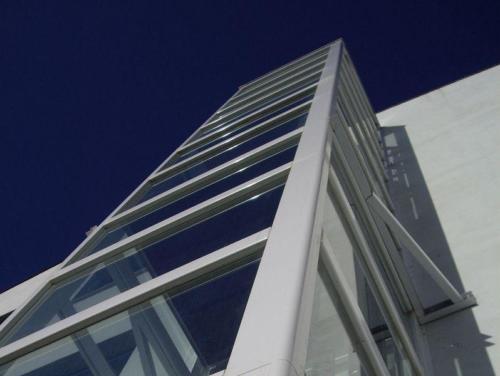

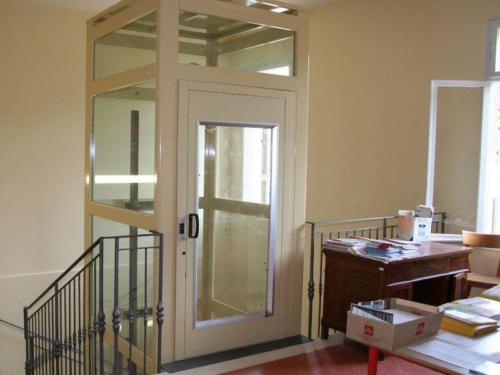

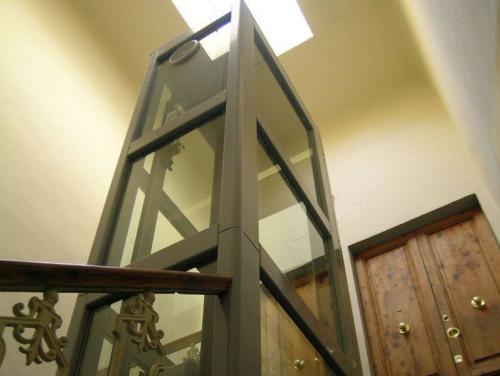

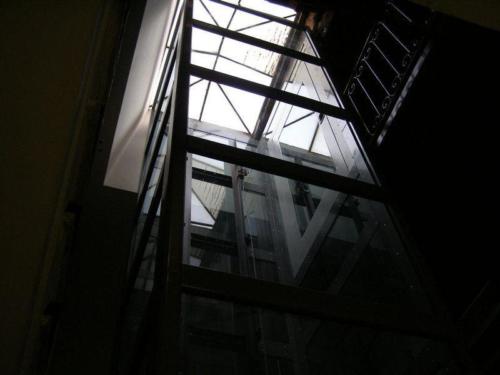

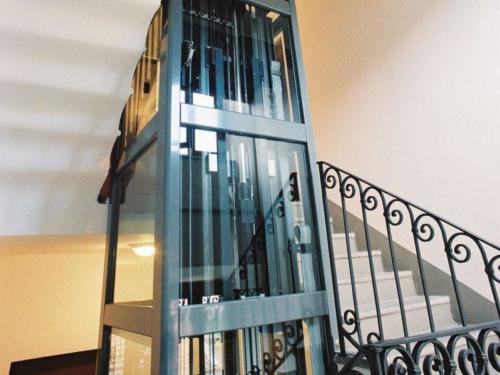

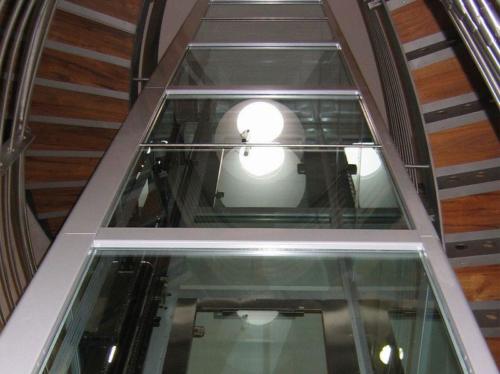

Si tratta di un congegno composto da un castello in carpenteria metallica zincato e verniciato a polveri ed è disponibile in oltre 100 colori, internamente liscio, completo di tamponamenti, porte e da una piattaforma elevatrice. La piattaforma elevatrice è una macchina costituita da un piano di carico che si muove verticalmente lungo due guide fissate a una parete del castello. L’accesso ai piani avviene attraverso porte.

Perché scegliere il miniascensore Gulliver

Il miniascensore Gulliver, pensato per facilitare gli spostamenti delle persone disabili e degli anziani, è estremamente versatile. Infatti, può essere installato in edifici pubblici o privati e, grazie agli elementi modulari che lo compongono, si adatta perfettamente anche a spazi molto ridotti.

La forza di Gulliver sta anche nella vasta scelta di optional selezionabili in grado di rendere ancora più unico l’impianto, come ad esempio la possibilità di scegliere tra diversi tipi di pavimento e persino tra il tipo di cabina, panoramica, inox o in numerose colorazioni differenti.

Per quanto riguarda l’installazione e l’utilizzo, il miniascensore Gulliver garantisce praticità e semplicità massime. Ad esempio, per azionarlo è sufficiente premere un unico pulsante, mentre i suoi elementi modulari fanno sì che non sussistano grossi problemi nell’assemblaggio meccanico dell’intera struttura.

Gulliver, inoltre, pone l’attenzione anche ai più piccoli dettagli, garantendo la massima adattabilità a qualunque tipo di arredamento circostante. Un esempio sono le porte che possono essere del tipo più “classico”, ovvero automatiche a soffietto con i comandi all’interno, oppure automatiche scorrevoli. Come gli altri prodotti Ceteco, il miniascensore

Gulliver dà diritto a sgravi fiscali e a iva agevolata al 4%. Quest’ultima in particolare permette di risparmiare notevolmente rispetto a un ascensore qualsiasi.
