          Orion: Miniascensore in Vano Muratura

          L’ascensore domestico Orion ha dimensioni molto ridotte; infatti, è l’unico installabile in spazi piccolissimi, a partire da soli 66 centimetri.

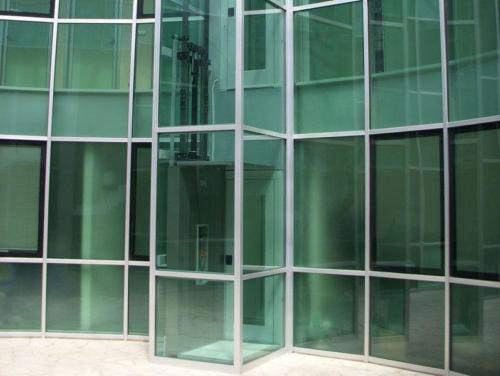

          Si tratta di una macchina costituita da un piano di carico che si muove verticalmente lungo due guide fissate ad una parete del vano di corsa. L’accesso ai piani avviene attraverso porte. La modularità dei suoi elementi rende questo elevatore domestico adatto a qualsiasi ambiente, sia pubblico che privato.

          Un’ampia disponibilità di optional rende unico ogni elevatore grazie alle tante combinazioni e personalizzazioni. Il sistema di sollevamento idraulico è ad alta efficienza energetica e garantisce massimo comfort e sicurezza.

          • Installabile ovunque

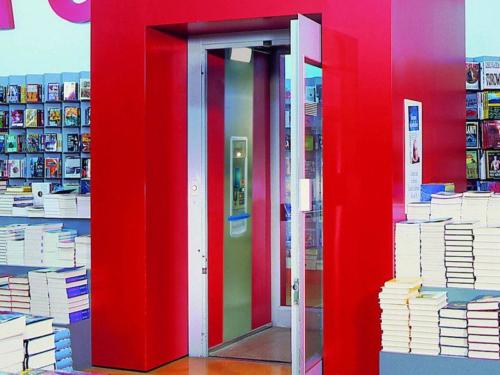

          • Perfetto per luoghi pubblici e privati
          • Sistema idraulico di sollevamento
          Richiedi consulenza gratuita

          Progettazione su misura

          Il miniascensore viene progettato e costruito su misura, in modo da essere inserito in qualunque contesto architettonico. Può essere installato anche in piccolissimi spazi a partire da 66 cm.

          Personalizzazione

          Esiste un’ampia gamma di optional per personalizzare il miniascensore Orion: acciai inox satinati e antigraffio, radiocomando e tanti altri accessori.

          Facile da installare e da usare

          Il sistema di montaggio permette l’installazione in pochi giorni. E per il suo utilizzo? Un pulsante e vai su, in silenzio, senza fatica.

          Affidabilità del miniascensore

          Il sistema oleodinamico utilizzato garantisce il massimo confort e sicurezza, unito alla estrema economicità d’uso. Un’attenta progettazione offre la massima affidabilità e sicurezza in qualsiasi condizione di utilizzo.

          Installazione

          Deve essere installato in vano chiuso internamente liscio e senza sporgenze o rientranze. Massima sporgenza, se a spigolo: ≤ 1,5 mm. Massima sporgenza, se con smusso minore di 15° rispetto alla verticale: 1,5 ÷ 5 mm.

          Guide

          In profilato T70. Pattini di scorrimento in nylon e ruote per il movimento arcata.

          Ancoraggio guide

          Possibile in quattro soluzioni: con staffe murate tipo Halfen e bulloni M12; con tasselli meccanici ad espansione in acciaio Ø14 (solo per parete in cemento armato); con barre filettate passanti; con saldatura su struttura predisposta.

          Larghezza minima parete guida

          mm (piattaforma mod. “stretto”) / 720 mm (piattaforma mod. OR03/OR31).

          Corsa

          Corsa massima 15,1 m; numero massimo di fermate 5

          Allestimento

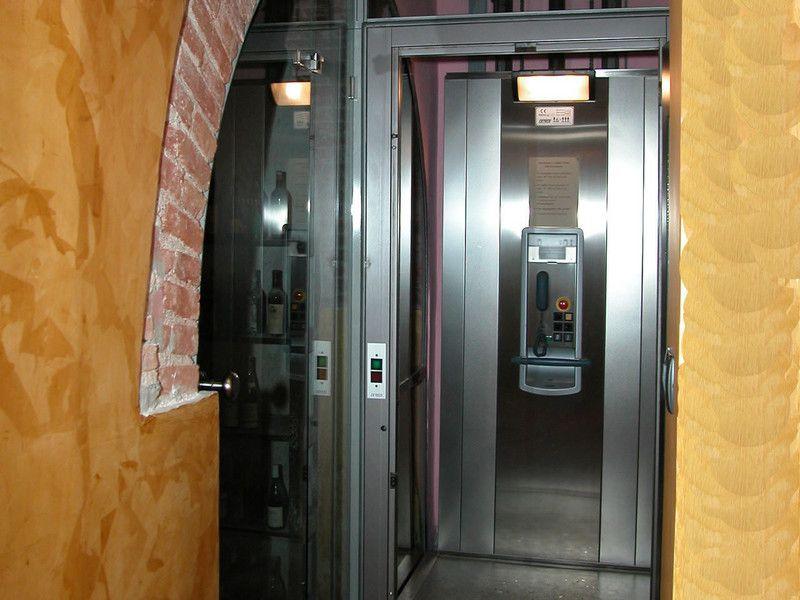

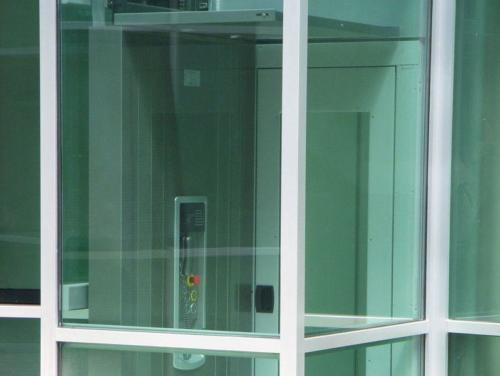

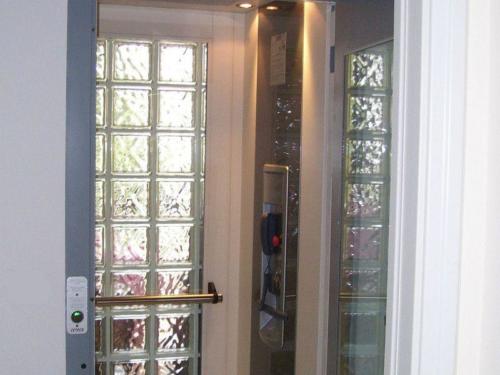

          1. PROTEZIONE LATO GUIDE: In lamiera zincata oppure doga centrale in acciaio inox e doghe laterali in lamiera plastifica disponibile in 6 colori oppure completamente in acciaio inox. Pulsantiera con display, tasti Braille, corrimano in plastica integrato e apparecchio telefonico (a richiesta, citofono in alternativa al telefono). Illuminazione interna, luce di emergenza, a richiesta tetto non praticabile. Pavimento rivestito in materiale antiscivolo. Superficie calpestabile entro il diagramma di carico.
          2. CABINA BASE (SENZA PORTA): Doga centrale in acciaio inox e pannelli cabina in lamiera plastifica disponibile in 6 colori oppure completamente in acciaio inox. Pulsantiera con display, tasti Braille, corrimano in plastica integrato e apparecchio telefonico (a richiesta, citofono in alternativa al telefono). Illuminazione interna, luce di emergenza, tetto non praticabile. Pavimento rivestito in materiale antiscivolo. Dimensioni interne utili entro il diagramma di carico.
          3. CABINA CON PORTA AUTOMATICA: Doga centrale in acciaio inox e pannelli cabina in lamiera plastifica disponibile in 6 colori oppure completamente in acciaio inox. Porta di cabina automatica del tipo “a soffietto”, disponibile in lamiera verniciata RAL oppure in acciaio inox. Pulsantiera con display, tasti Braille, corrimano in plastica integrato e apparecchio telefonico (a richiesta, citofono in alternativa al telefono). Illuminazione interna, luce di emergenza, tetto non praticabile. Pavimento rivestito in materiale antiscivolo. Dimensioni interne utili entro il diagramma di carico.

          Comandi

          Del tipo “a uomo presente” per allestimenti 1 e 2 (piattaforma mod.OR03). Del tipo “comando automatico” per allestimento 3 (piattaforma mod.OR31). All’interno: pulsanti Braille di selezione del piano e di allarme acustico; pulsante di arresto di emergenza. Ai piani: comandi del tipo “automatico” tramite pulsante di chiamata con spia luminosa di indicazione presente/occupato; pulsantiere integrate nel montante porta di piano oppure su scatola di chiamata da posizionarsi sulla parete.

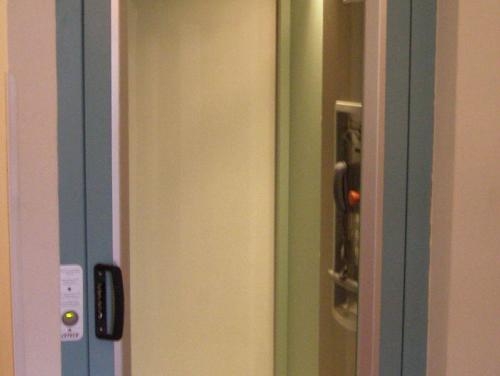

          Porte di piano

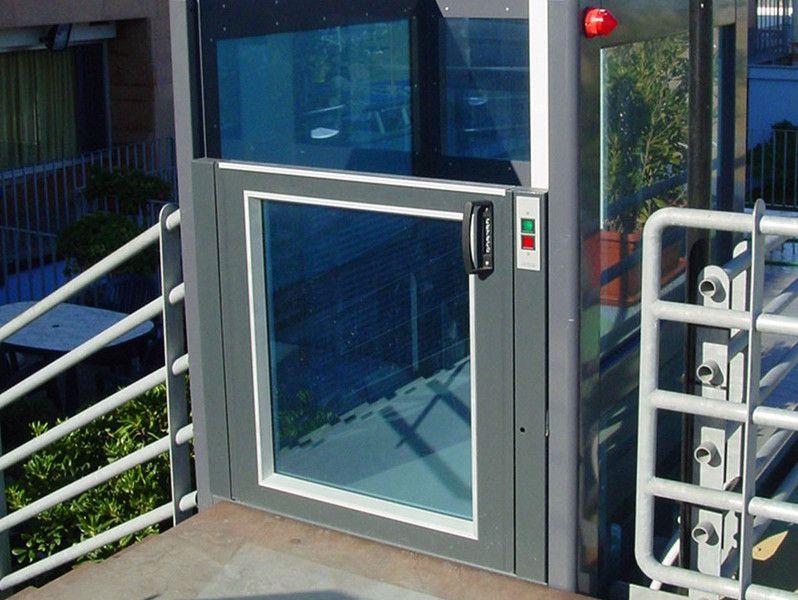

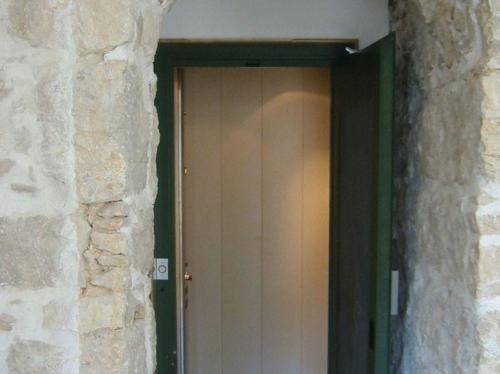

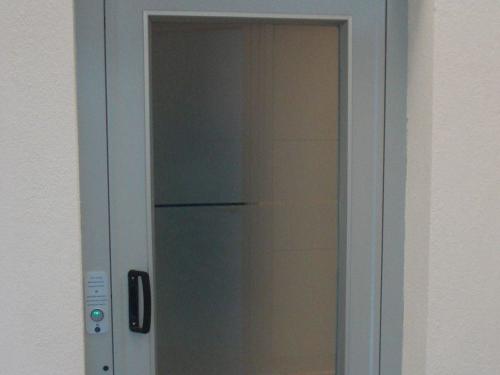

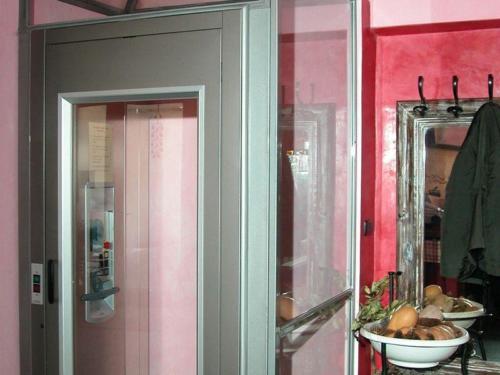

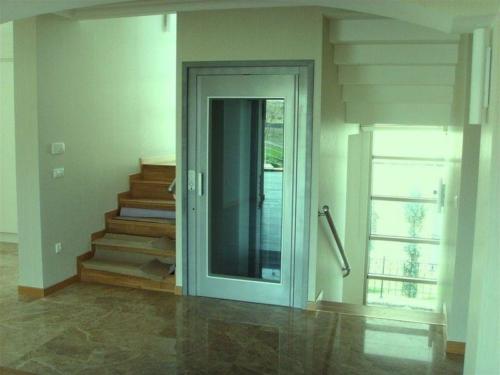

          In lamiera di acciaio verniciata (a richiesta: verniciata RAL a scelta, in lamiera zincata, in acciaio inox per utilizzo in ambienti esterni, con trattamento antiruggine, rivestita in legno o predisposta per il rivestimento a cura del Cliente). Anta cieca, con finestrella o panoramica. Cerniere nascoste, apertura destra o sinistra. Disponibili anche in alluminio (verniciato, cieca o panoramica), REI (60/120 minuti), panoramica in cristallo con apertura/chiusura semiautomatica integrata. Apriporta automatico disponibile come optional (escluso versione porta panoramica in cristallo e REI).

          Vano

          Fossa minima 100 mm (max. 120 mm). Testata minima 2050 (allestimento 2), 2200 (tutti gli allestimenti).

          Movimentazione

          Sollevamento a mezzo cilindro idraulico con stelo cromato e catene di rinvio tipo fleyer; centralina oleodinamica con struttura compatta a motore immerso e serbatoio da 40 litri; olio HS32 idraulico, viscosità 32 cSt.

          Motore

          Monofase 230 V, 50 Hz; 1,8 – 2,2 kW.

          Alimentazione elettrica

          230 ± 10% V, 50 Hz monofase; con conduttore di terra. Corrente massima assorbita 11-13 A (in funzione delle caratteristiche specifiche dell’impianto). Assorbimento massimo in stand-by 5 W.

          Sistema di alimentazione

          Alimentazione del circuito ausiliario dei comandi di bordo tramite cavo piatto flessibile pluriconduttore.

          Quadro elettrico

          In lamiera (grado di protezione IP55), con batteria tampone di emergenza e trasformatore integrati.

          Sicurezze elettriche

          Pulsante di arresto di emergenza a bordo; dispositivo, alimentato con batteria tampone, per la discesa al piano basso e sblocco della serratura della porta in caso di blackout. Sistema elettromeccanico di blocco impianto in caso di allentamento anche di una sola catena; serratura con interruttori di sicurezza per controllo chiusura porta ed accostamento; finecorsa elettromeccanici con dispositivo di autolivellamento al piano; collegamento a terra dell’intera struttura metallica; impianto elettrico ausiliario 24 Vcc. Dispositivo di controllo carico (disabilita il funzionamento della piattaforma elevatrice qualora il carico ecceda rispetto al valore ammesso).

          Livellamento al piano differenziato porta aperta/chiusa

          Il livellamento al piano entra automaticamente in funzione, ad ogni minimo spostamento, per mantenere sempre allineato il pavimento della piattaforma elevatrice con il piano di sbarco.

          Sicurezze meccaniche

          Paracadute a presa istantanea; catene di sollevamento in parallelo. Valvola di massima pressione; valvola paracadute nel cilindro di sollevamento; elettrovalvola di discesa azionabile manualmente. Apertura delle porte tramite chiave di sicurezza.

          Velocità

          0,15 m/s con rampa di accelerazione in salita ed in discesa.

          Portata

          300 kg e/o 400 kg.

          Omologazione

          CE, TÜV.

          Rispondenza alle normative

          D.M. 236 del 14/06/89, Direttiva Macchine 2006/42/CE e EN81-41, D.lgs 27/2010. Fornitura Moduli da assemblare in loco con collegamenti bullonati. Garanzia 12 mesi. 24 mesi per i Clienti consumatori. Dichiarazione di conformità (secondo quanto previsto dalla Direttiva Macchine 2006/42/CE per macchine contemplate in “allegato IV”).

          Permessi

          Le licenze d’impianto e di esercizio vengono rilasciate automaticamente previa comunicazione al Sindaco del Comune dove l’impianto è installato (Circolare Ministeriale n. 157296 del 14/04/97 pubblicata sulla Gazzetta Ufficiale n. 94 del 23/04/97). In caso di installazione su suolo pubblico, all’esterno di un edificio o in zona non ad esclusivo uso privato, si deve informare l’autorità competente del volume occupato dall’impianto.

          Opere escluse dalla fornitura

          Modifiche ed opere murarie necessarie prima dell’installazione (compreso la posa delle porte ed il passaggio dei corrugati in vani in muratura e/o c.a.) ed i relativi ripristini, fornitura e montaggio di ponteggi, custodia dei materiali in cantiere, quadretto di distribuzione per l’impianto elettrico della piattaforma elevatrice, linee elettriche di forza motrice e luce di collegamento tra il quadretto di distribuzione e i contatori, interruttore di sgancio del salvamotore, linee di collegamento dei segnali di allarme dal vano corsa sino al locale di custodia, linea di terra collegante le parti metalliche dell’impianto con il dispersore, costruzione del pozzetto e dispersore per messa a terra, canalizzazione delle linee elettriche di forza motrice, luce e allarmi, collegamento della linea telefonica nel rispetto delle normative vigenti, passaggio di corrugati per l’elettrificazione delle serrature (porte a battente).

          Opere comprese nella fornitura

          Mano d’opera specializzata per rilievi, montaggio dei materiali e assistenza al collaudo, trasporto dei materiali (imballo compreso) in cantiere, scarico e tiri in alto con relativi mezzi d’opera, manovalanza leggera e pesante, tasselli e staffe per ancoraggio guide e porte di piano (esclusi profili tipo Halfen), oneri della sicurezza pari al 1% del valore dell’offerta, relazione di calcolo strutturale (escluso calcolo della platea di fondazione e relazione geologica).

          Consulente 2

          Richiedi assistenza Vuoi parlare con un nostro consulente? Ti richiameremo noi, gratuitamente!

            Richiedi Catalogo

            Richiedi Catalogo Sì, voglio ricevere gratis il nuovo catalogo 2024 dei prodotti Ceteco

              Dichiaro* di aver preso visione della privacy policy di TK Home Solutions srl a Socio Unico

              Perché scegliere il miniascensore Orion

              Il miniascensore Orion è la soluzione ideale per tutti coloro che hanno difficoltà a spostarsi tra un piano e l’altro della propria abitazione o del posto di lavoro. Questo impianto, infatti, permette un’installazione in luoghi pubblici e privati. Inoltre, l’assemblaggio viene efettuato in pochissimi giorni ed è possibile anche se non si è in presenza di fossa e locale macchine.

              Come gli altri prodotti della gamma Ceteco, il miniascensore Orion offre numerose opzioni di personalizzazione a partire dalla scelta di utilizzare acciaio inox antigraffio e satinato fino alla possibilità di avere accessi opposti o anche adiacenti. Orion può essere progettato su misura in base alle specifiche esigenze del singolo e può essere installato in qualsiasi tipologia di spazio. Inoltre, grazie al sistema oleodinamico, garantisce altissimi livelli di comfort e di sicurezza.

              Il miniascensore Orion rientra nella classe A di efficienza energetica, assciurando in questo modo un notevole risparmio energetico e garantendo il rispetto per l’ambiente. Inoltre, come per gli altri prodotti Ceteco atti al superamento delle barriere architettoniche da parte di disabili e anziani, con l’acquisto del miniascensore Orion si avrà diritto all’iva agevolata al 4% e a detrazioni IRPEF con le quali sarà possibile recuperare in gran parte la spesa del prodotto.
